Research on the monitoring of flood water levels and precipitable water vapor using shore-based GNSS
-
摘要:
近年来，洪涝灾害频发，给社会带来严重影响，而洪涝灾害期间往往伴随着显著的河流水位变化和大气可降水量(precipitable water vapor，PWV)变化. 本文以2024年发生在巴西阿雷格里港的洪涝灾害为例，选取GNSS站观测数据，分别开展了洪涝水位和PWV监测研究. 结果表明，暴雨前SPH4站水位反演与水文站数据的相关系数为0.993，均方根误差(root mean square error，RMSE)为0.02 m；暴雨期间，河流两岸的SPH4站与IDP1站的水位反演结果相关系数达到0.997，RMSE为0.06 m，降雨峰值与水位峰值存在2～5 d不等的时间差. GNSS站反演的PWV与探空站实测PWV的相关系数为0.992，RMSE仅为1.9 mm，PWV值达到峰值的5 h内出现降雨最大值. 实验证明，岸基GNSS设备能够准确反演出洪涝水位变化和PWV变化，在洪涝灾害的预防和监测方面具有广阔的应用前景.
-
关键词:
- 岸基GNSS /
- 洪涝灾害 /
- 全球导航卫星系统干涉反射测量(GNSS-IR) /
- 水位监测 /
- 大气可降水量(PWV)
Abstract:In recent years, flood disasters have occurred frequently and serious impacts have been brought to society. During flood disasters, significant changes in river water levels and precipitable water vapor (PWV) are often accompanied. Taking the flood disaster in Porto Alegre, Brazil in 2024 as an example, data from GNSS stations were selected, and research on flood water level and water vapor monitoring was conducted. The results indicate that, before the rainstorm, the correlation coefficient between the water level inversion at the SPH4 station and the data from the hydrological station is 0.993, and the root mean square error (RMSE) is 0.02 m. During the rainstorm, the correlation coefficient between the water level inversion results of the SPH4 station and the IDP1 station on both sides of the river reaches 0.997, and the RMSE is 0.06 m. There is a time difference of 2 to 5 days between the rainfall peak and the water level peak. The correlation coefficient between the PWV value inverted by the GNSS station and the PWV value measured by the radiosonde station is 0.992, and the RMSE is only 1.9 mm. The maximum rainfall occurs within 5 h when the PWV value reaches its peak. The experiment demonstrates that shore-based GNSS equipment can accurately invert the changes in flood water levels and precipitable water vapor, and broad application prospects are held in the prevention and monitoring of flood disasters.
-
0. 引 言
水位变化信息是防汛抗旱、水资源管理及全球气候变化研究的重要数据之一. 当前，全球变暖导致极端天气事件和洪涝灾害愈发频繁，对人类的生命财产和环境安全构成严重威胁，因此开展高精度的水位监测至关重要. 传统的河流水位监测方法主要有人工观测、浮子式水位计、雷达水位计、水文站综合监测等，虽然这些监测手段被广泛的应用到工程实践中，但存在成本较高、监测范围较小，安装与维护复杂等不足，不能完全适应水文监测向智慧化发展的趋势[1-2]. 随着GNSS系统的不断发展和完善，全球导航卫星系统干涉反射测量(Global Navigation Satellite System Interferometric Reflectometry, GNSS-IR)作为一种新型的遥感手段在水位/潮位变化[3-4]、土壤湿度[5-6]、积雪深度[7-8]等地表环境变化监测等方面表现良好，尤其是在水位监测方面，弥补了传统监测方法的不足，具有低成本，监测范围广，长期稳定等优点[9-10].
2013年，Larson等[4]使用GNSS接收机采集的数据反演海面高度变化，并将其结果与验潮站数据进行了对比，发现两者之间的相关系数高于0.97. 随后Lofgren等[11]在2014年采用优化后的算法对5个测站的潮位变化进行了反演，结果表明在潮位变化显著的区域，改进算法的计算结果更为出色. 张双成等[12]在2016年使用岸基CORS站SC02站的数据进行潮位反演，与验潮站结果之间的相关系数优于0.98. 2018年匡翠林等[13]又使用SC02站的数据反演得到了长达14年的海平面变化的时间序列，并与验潮站结果具有良好的一致性. Wang等[14]提出基于信号强度观测值的海面高度反演新方法，该方法能够实现分米级至厘米级的反演精度，并且能够有效弥补信噪比(signal-to-noise ratio, SNR)数据缺失时的不足. 马中民[15]在黄河盐锅峡使用普适型GPS接收机反演水位，与实测值的均方根误差(root mean square error, RMSE)为0.21 m. 桑文刚等[16]、宋敏峰等[17]将GNSS-IR技术应用到水库水位反演，同样取得了较高的反演精度. 随着北斗卫星导航系统(BeiDou Navigation Satellite System，BDS)不断完善，越来越多的学者开始将BDS数据应用到GNSS-IR领域，挖掘其应用潜力与价值. Jin等[18]首次利用BDS B1I、B2I和B3I频率的SNR数据与三频相位组合反演海平面高度，与验潮站结果具有高度的一致性. 张光霁等[19]通过不同方法评估了BDS在水位反演中的性能，结果表明，BDS在水位反演方面的表现与GPS系统不相上下. 王峰等[20]利用BDS B1I和B3I信号的反射特性，成功实现了对河流流速的测量. 为进一步提高水位反演精度和时间分辨率，多模多频数据与算法融合不断应用于该领域. Wang等[21]提出一种多站点多信号的组合反演方法，并将其应用到南水北调工程中的一个水库，反演结果与真实值之间的RMSE仅为6 mm，是全球首个达到此精度的实例. Liu等[22]提出使用鲁棒卡尔曼滤波的方法，并在云平台上反演水位，实现了高精度、高时间分辨率和自动化解算. 此外，小波分析[23-24]、神经网络模型[25-26]等方法也在不断地应用到GNSS-IR水位反演中，推动其向智慧化方向发展，展现了GNSS-IR技术在水位监测领域的巨大潜力和广阔前景.
在洪涝灾害期间，降雨往往是引发水位变化的主要驱动因素，而大气可降水量(precipitable water vapor, PWV)是衡量大气中水汽含量的一个重要指标，是降水形成和降水量多少的关键因素之一. 自Bevis等[27]在1992年首次正式提出了GNSS气象学的概念，并成功使用GPS数据反演PWV以来，国内外学者针对GNSS反演PWV的精度及其应用展开了广泛而深入的研究. 2000年，王小亚等[28]用GPS数据计算上海地区的PWV，发现与探空站结果误差小于1 mm，且与实测降雨有很好的对应关系. 施闯等[29]使用河南省GNSS站数据计算2021年7月暴雨期间的PWV并进行分析，研究表明PWV在极端降雨发生前1～3 h多出现陡增，高数值PWV地区的降雨强度普遍较高. 郭秋英等[30]利用山东CORS站的BDS观测数据进行PWV的反演并与探空站的数据进行对比，两者之间的相关系数为0.98，进一步分析得到PWV的变化与暴雨的形成存在高度的相关性，可以用于暴雨的预警研究. Zhao等[31]使用浙江地区GNSS站数据反演PWV并提出一种降水预测的方法，结果表明GNSS数据反演的PWV在短期和临近降水预报方面有很大的潜力. 除此之外，众多学者的研究同样表明PWV变化与降水的变化存在一定的相关性[32-33].
虽然GNSS数据用于水位反演和PWV反演均取得了良好的结果，但已有研究均针对GNSS技术用于水位或水汽的单一参数求解，忽略了岸基GNSS本身可同时实现水位监测及水汽反演的能力，进而通过水位及水汽的时空变化特征来进行洪涝灾害的监测预警. 因此本文旨在利用岸基GNSS设备的数据，反演出洪涝灾害期间河流水位变化以及PWV的变化情况，并结合降雨数据进行分析，探究这三者之间的联系.

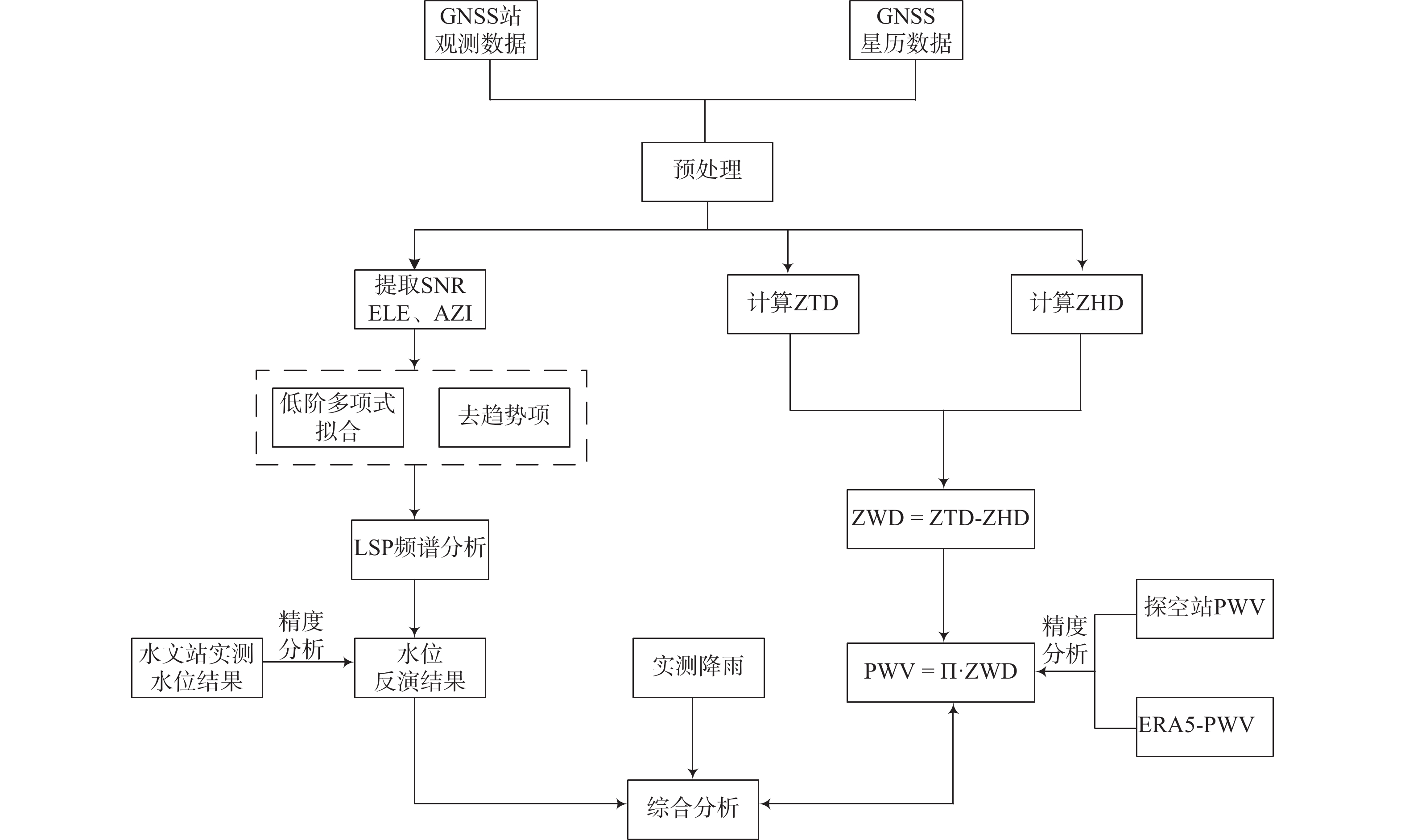

1. 水位及PWV监测的GNSS遥感方法
1.1 GNSS-IR水位反演原理

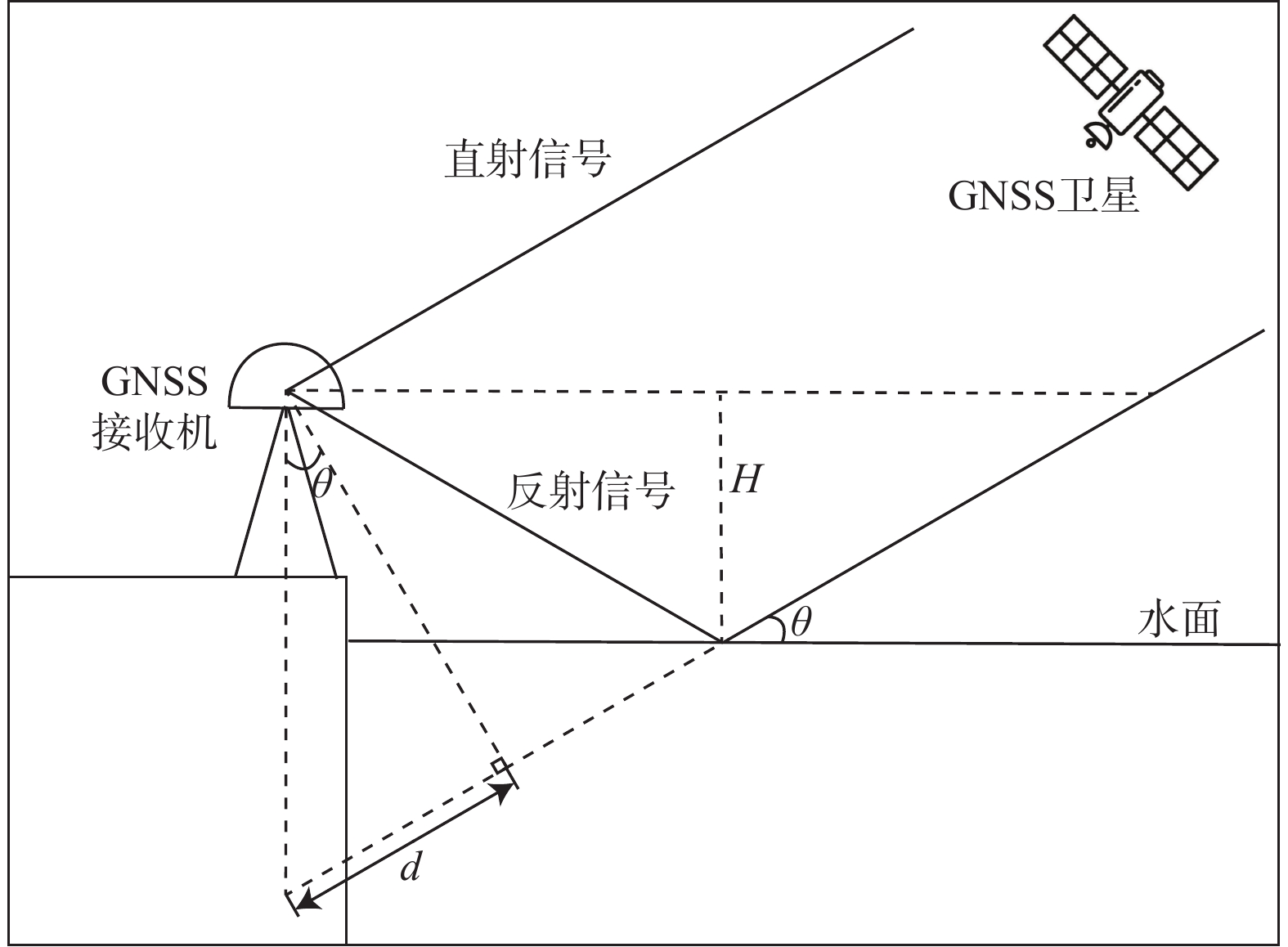

图1为GNSS-IR水位反演原理图，其中GNSS接收机可以接收到来自卫星的直射信号和经过水面的反射信号，两者之间的路程差为d，由几何知识可得
$$ d=2H\sin\;\theta $$ (1) 式中：
$ H $ 为反射高度，即GNSS接收机天线相位中心(antenna phase center，APC)到水面的垂直距离；$ \theta $ 为卫星高度角.SNR是GNSS接收机观测数据中信号功率与噪声功率的比值，值越大表示数据质量越好，在进行水位反演时，SNR通常由直射信号与反射信号叠加干涉形成. 可由下式表示：
$$ \mathrm{SNR}^2=A_{\mathrm{d}}^2+A_{\mathrm{r}}^2+2A_{\mathrm{d}}A_{\mathrm{r}}\mathrm{cos}\; \phi $$ (2) 式中：
$ A\mathrm{_d} $ 代表直射信号的振幅；$ A_{\mathrm{r}} $ 代表反射信号的振幅；$ \phi $ 代表直射信号与反射信号之间的相位差，可由路程差求得，即$$ \phi=\frac{2\text{π}d}{\lambda}=\frac{4\text{π}H\mathrm{sin}\;\theta}{\lambda} $$ (3) 式中，
$ \lambda $ 为卫星信号波长.在(2)式中，因为
$ A\mathrm{_d}\gg A_{\mathrm{r}} $ 所以(2)式可以表达为$$ \mathrm{SNR}^2=A_{\mathrm{d}}^2+2A_{\mathrm{d}}A_{\mathrm{r}}\cos\; \phi $$ (4) 式(4)可以使用低阶多项式拟合直射信号分量，去除直射信号后得到去趋势项信噪比 dSNR，可表示为
$$ \mathrm{d\mathrm{SNR}}=\mathrm{cos}\left(\frac{4\text{π}H}{\lambda}\mathrm{sin}\; \theta+\mathit{\Phi}\right) $$ (5) 式中，
$ \mathit{\Phi} $ 为dSNR的初始相位.由(3)式可以求得频率与反射高度之间的关系：
$$ f=\frac{1}{2\text{π}}\frac{\partial\phi}{\partial\; \mathrm{sin}\; \theta}=\frac{2H}{\lambda} $$ (6) 式(5)又可写为
$$ \mathrm{dSNR}=\mathrm{cos}(2\text{π}f\mathrm{sin}\; \theta+\mathit{\Phi}) $$ (7) 基于上述推导可以得知，在使用GNSS数据反演水位时，可以先对SNR序列进行式(7)计算出其频率，再通过式(6)求出反射高度，最后归算到当地的水位高度. 而对于非均匀变化的去趋势项信噪比序列，可以通过Lomb-Scargle谱(Lomb-Scargle Periodogram, LSP)分析求得其频率
$ f $ [4].1.2 地基GNSS PWV反演原理
在使用地基GNSS站反演PWV的过程中，关键在于获取高精度的天顶湿延迟(zenith wet delay，ZWD). 而ZWD可由天顶总延迟(zenith total delay, ZTD)减去静力学延迟(zenith hydrostatic delay, ZHD)获取：
$$ {\mathrm{ZWD}}={\mathrm{ZTD}}-{\mathrm{ZHD}} $$ (8) 其中， ZHD常用的计算方法有Hopfield模型、Saastamoinen模型和Black模型，这里选择使用最广的Saastamoinen模型来计算：
$$ \mathrm{ZHD}=\frac{2.2768P_{\mathrm{s}}}{1-0.0025\mathrm{cos}\left(2\varphi\right)-0.00028h} $$ (9) 式中：
$ P_{\mathrm{s}} $ 为测站地面气压，单位为hPa；$ \varphi $ 为测站地理纬度，单位为rad；$ h $ 为测站海拔高度，单位为km.ZWD与PWV存在正比关系，基于这一关系可以求得测站天顶方向的PWV：
$$ \mathrm{PWV}=\Pi\cdot\mathrm{ZWD} $$ (10) 式中：
$ \mathrm{\Pi } $ 是一个无量纲的转换系数，与对流层水汽加权平均温度$ T_{\mathrm{m}} $ 有关，一般计算时$ T_{\mathrm{m}} $ 取256.18 K，即$ \mathrm{\Pi } $ 取常数0.15.2. 实例分析
2.1 实验区域
阿雷格里港是巴西南部大西洋岸的重要港口和圣保罗以南最大的城市，同时也是南里奥格兰德州的首府，位于帕图斯湖北口5条可航河流的交汇处. 2024年4月29日起，该城市遭遇了前所未有的极端降雨事件，连续多日的强降雨导致瓜伊巴河等河流水位急剧攀升，达到了历史峰值. 此次暴雨所引发的洪水肆虐，不仅淹没了城中心地带及众多街区，还导致大范围区域的水电供应中断，严重影响了上万居民的正常生活. 该自然灾害持续时间较长，直至5月下旬，仍有暴雨事件发生，进一步加剧了灾情的严峻性.

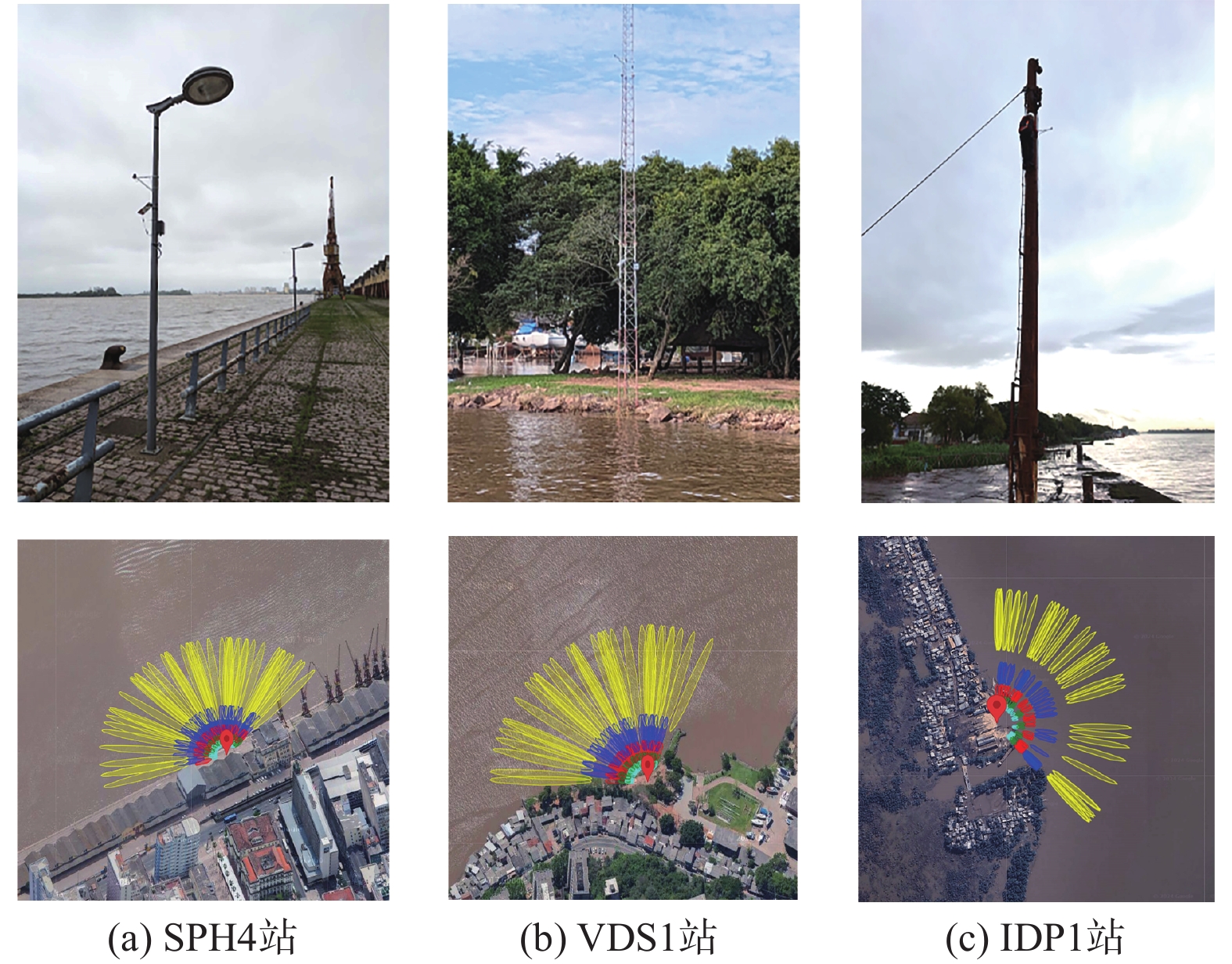

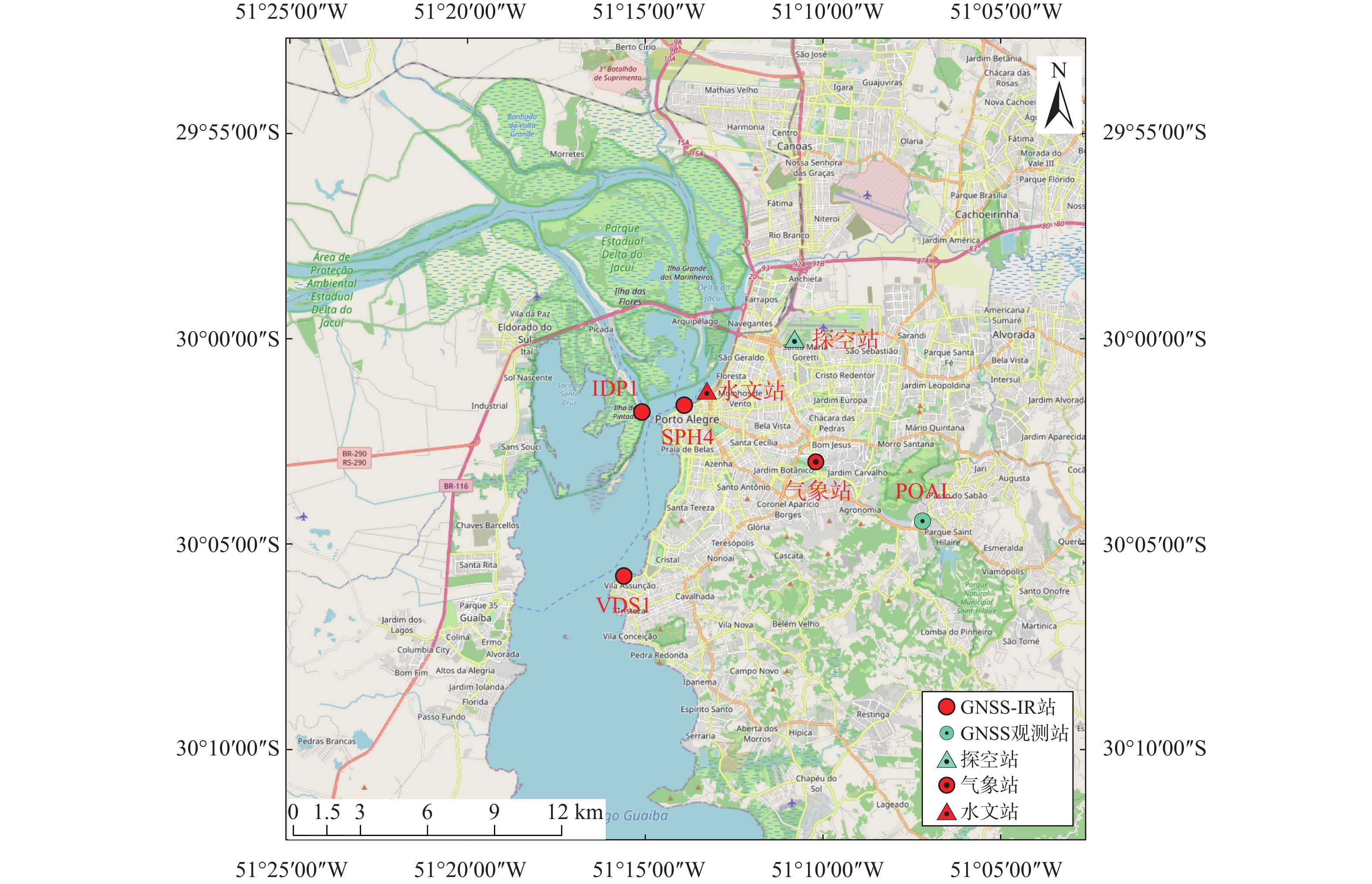

Silveira等[34]在阿雷格里港河流两岸部署了3个GNSS-IR水位监测站SPH4、IDP1和VDS1站并提供了2024年4月1日至2024年5月31日的数据，3个站均可用于水位反演，并且在距离SPH4站1.4 km处存在一处水文站，可用来检验水位反演结果的准确性，点位分布如图2所示.

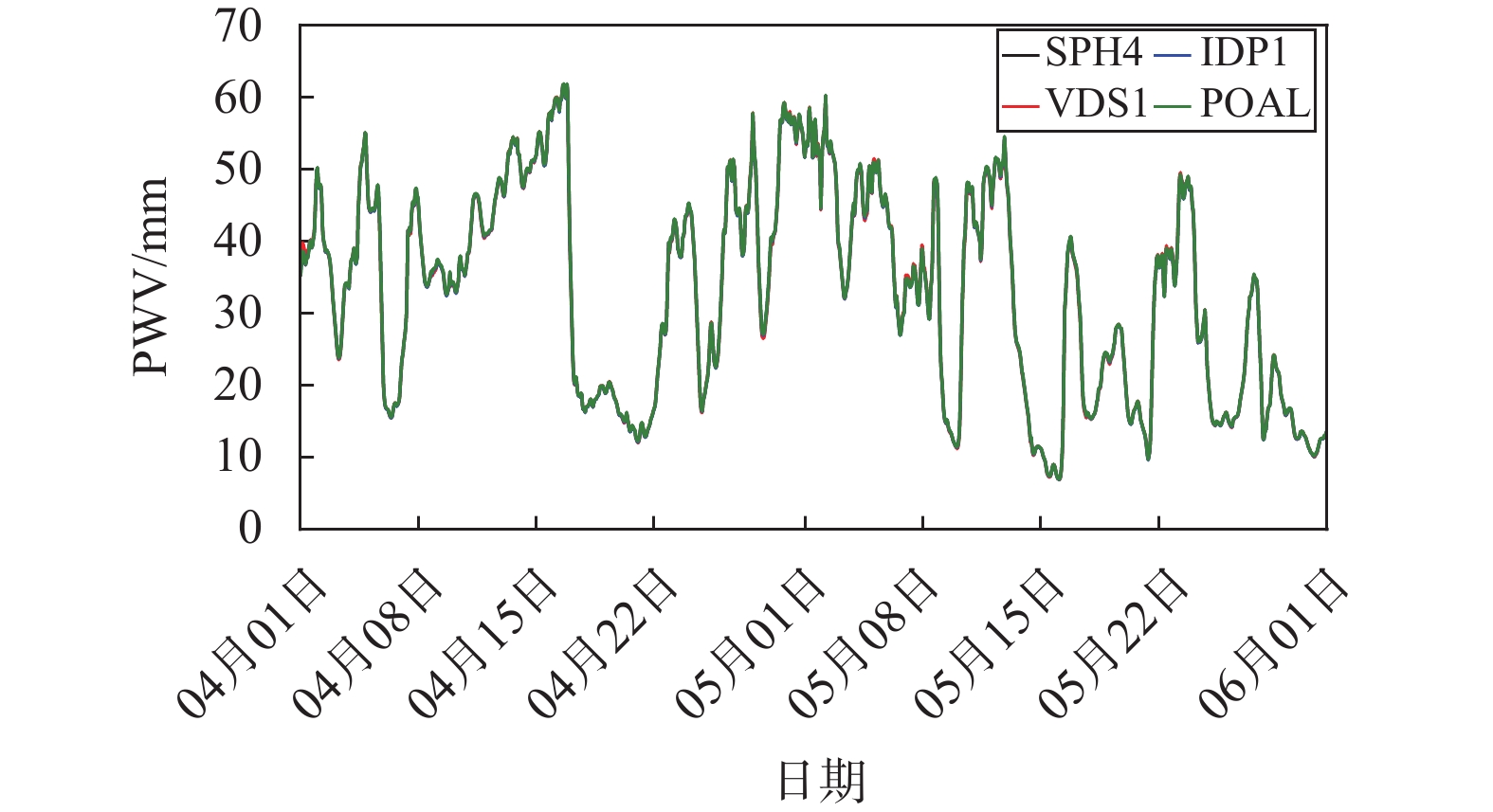

鉴于GNSS-IR水位监测站提供的NMEA格式数据在PWV反演中存在一定的限制，因此选择了地理位置接近的GNSS观测站POAL站来进行PWV反演工作. 通过对ERA5再分析资料进行预处理，采用反距离加权法求得4个测站上空的PWV时间序列，其结果如图3所示，GNSS-IR站与POAL站的PWV变化趋势高度一致，POAL站的PWV时间序列能够准确地反映3个水位监测站的PWV变化规律. 同时，为了校验PWV反演结果的精确度，附近的1个探空站被用作参考标准，ERA5反演PWV与探空站实测PWV之间的相关系数为0.984，RMSE仅为3 mm. 此外，还收集了距离最近气象站的降雨数据，以便进行更深入的分析. 各站点的具体分布情况如图2所示，测站之间的距离如表1所示.
表 1 各测站之间距离km 站点名称 SPH4 IDP1 VDS1 POAL 水文站 探空站 气象站 SPH4 0.00 2.23 9.46 13.83 1.40 6.72 7.48 IDP1 2.23 0.00 8.61 15.70 3.56 8.83 9.51 VDS1 9.46 8.61 0.00 15.85 10.60 15.26 11.66 POAL 13.83 15.70 15.85 0.00 13.15 11.63 6.36 水文站 1.40 3.56 10.60 13.15 0.00 5.32 6.79 探空站 6.72 8.83 15.26 11.63 5.32 0.00 6.52 气象站 7.48 9.51 11.66 6.36 6.79 6.52 0.00 2.2 数据处理
2.2.1 GNSS-IR水位反演
根据上述原理方法对3个测站的数据进行处理，使用Larson提供的GNSSREFL开源软件[35]从NMEA格式数据中提取出SNR、仰角(Elevation)、方位角(Azimuth)等数据，根据菲涅尔反射区设置相应的高度角和方位角限制，随后使用LSP频谱分析法得到初始水位反演结果，对初始结果使用移动平均窗口和线性插值并归算到当地水平面后即获得水位时间序列结果，数据处理流程如图4所示，GNSS-IR站周围环境[34]及其菲涅尔反射区如图5所示，3个测站水位反演结果与水文站的实测结果对比如图6所示.

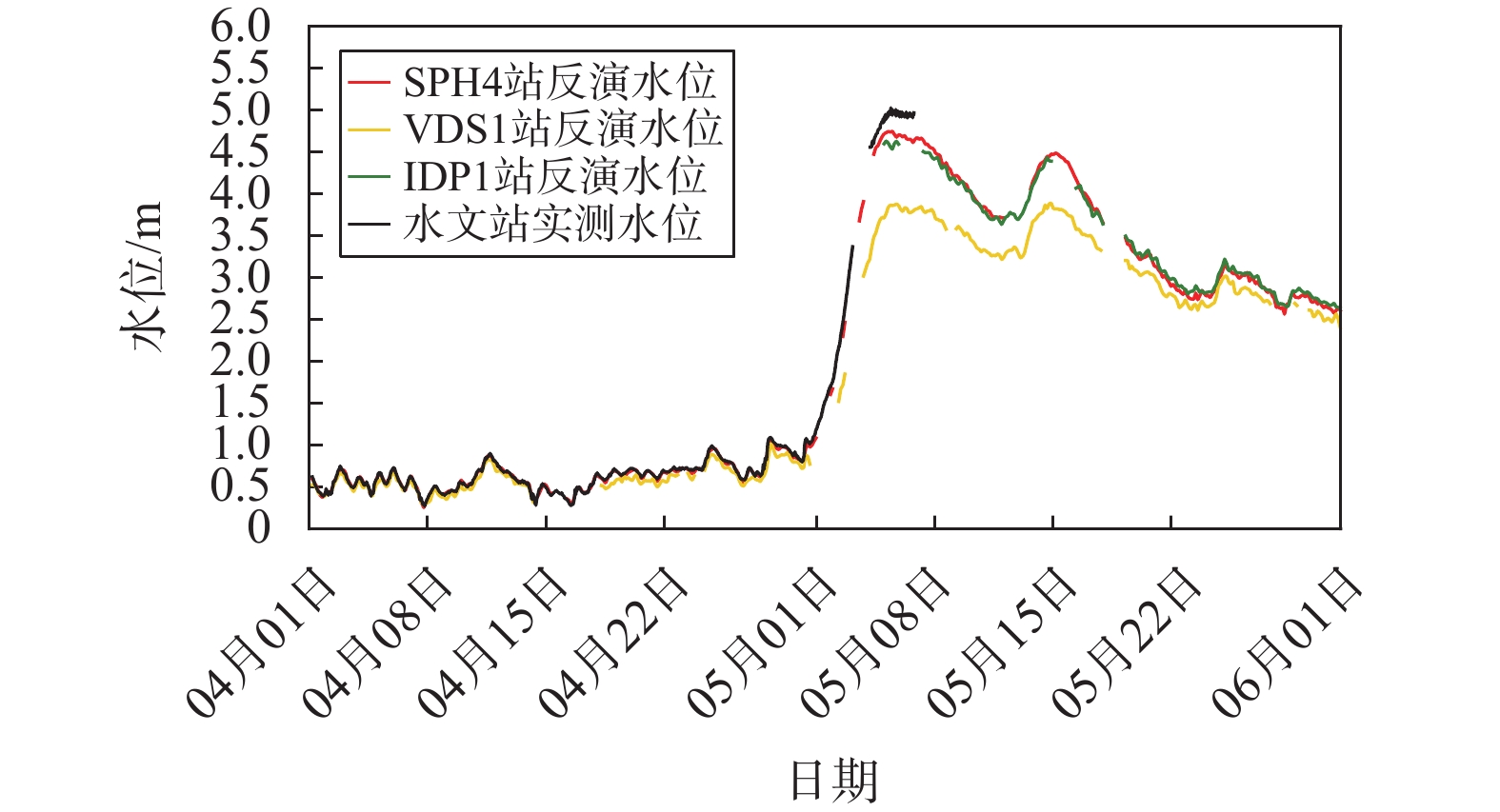

通过对水位数据的对比分析，发现在4月29日暴雨事件前，SPH4站和VDS1站的水位变化趋势与水文站的水位变化趋势高度一致. 此外，对4个站点的水位数据分别从相关系数和RMSE 2个精度指标进行统计分析，进一步验证GNSS-IR反演水位的可靠性，其结果如表2所示. 具体而言，在暴雨发生之前，SPH4站与水文站之间的水位相关系数高达0.993，RMSE仅为0.02 m，这表明两者之间的水位变化趋势几乎完全一致. 同样，VDS1站与水文站之间的水位相关系数也达到了0.976，RMSE为0.07 m，显示出高度的相关性. 这些数据强有力地表明，GNSS-IR技术在水位反演中的高精度表现，为后续水位反演的准确性提供了坚实的理论支撑.
表 2 水位精度评估站点 RMSE/m 相关系数 SPH4/水文站 0.02 0.993 VDS1/水位站 0.07 0.976 SPH4/VDS1 0.06 0.980 SPH4/IDP1 0.06 0.997 注：除SPH4/IDP1为5月6日至5月31日，其余均为4月1日至4月29日 在4月29日暴雨事件发生后，河流水位迅速攀升，尽管地理位置的差异导致SPH4站、VDS1站以及水文站的水位涨幅不同，但它们的水位变化趋势依然保持高度一致. 自5月6日起水文站数据缺失，这在一定程度上限制了对该时间段水位变化特征的分析，但SPH4站、IDP1站位于河流同一位置的两岸，在5月6日至5月31日期间2个站之间水位结果的RMSE为0.06 m，相关系数为0.997，这充分验证了两站点水位结果的准确性和可靠性. 相比之下，VDS1站由于其所处的河道相对更宽等因素，其水位变化幅度相对于SPH4站有所降低. 但从整体来看，VDS1站与SPH4站水位变化趋势依然呈现出一致性.
2.2.2 地基GNSS PWV反演
使用GAMIT/GLOBK软件对POAL站和IGS站(CORD、LPGS、UFPR)数据进行高精度处理，得到POAL站4月1日至5月31日逐小时的PWV值.

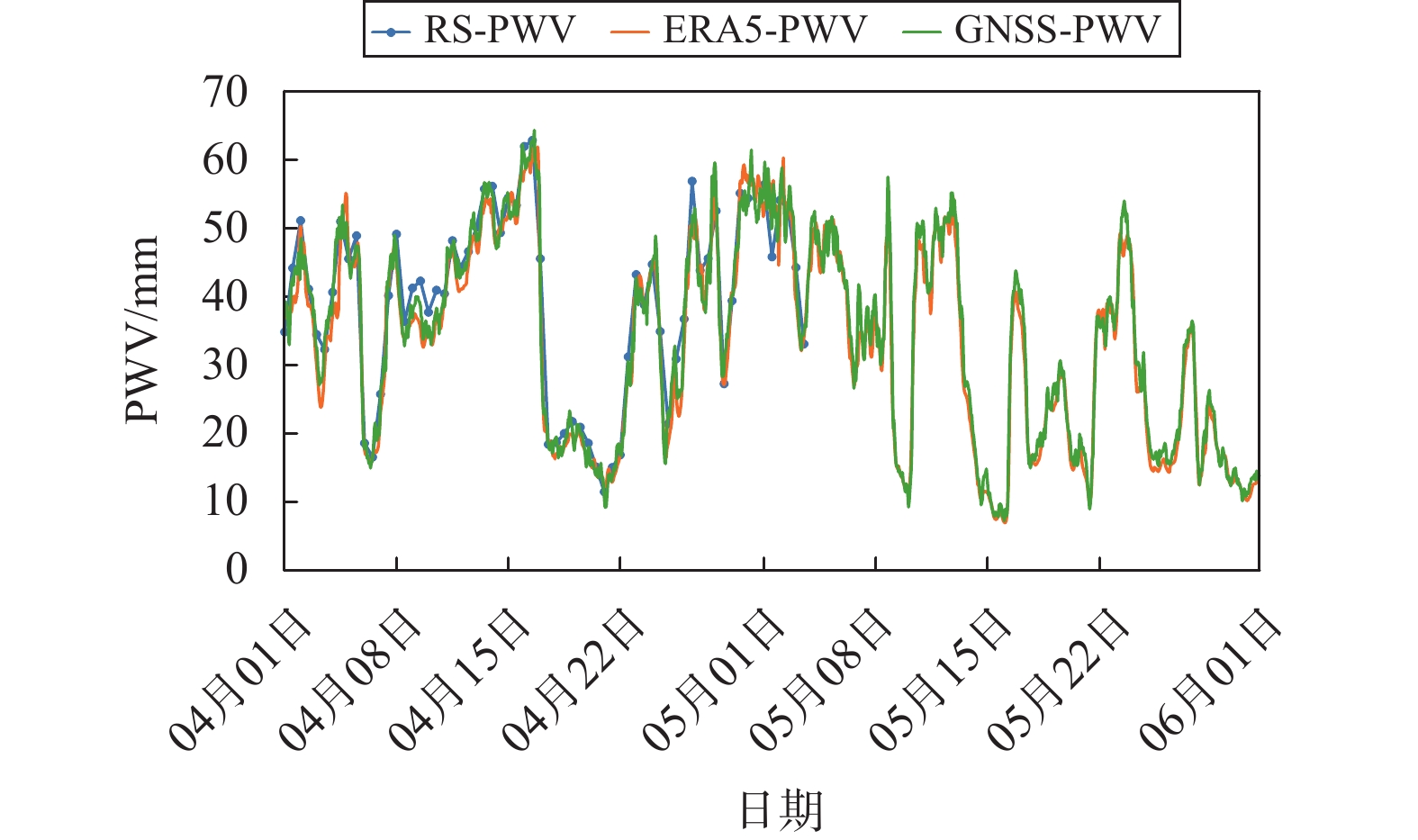

为了验证GNSS站反演得到的PWV结果的准确性，选择了距离该GNSS站最近的探空站数据作为参考值进行验证. 由于探空站在5月3日后缺失数据，无法对剩余时间段PWV结果进行进一步验证，因此选用ERA5提供的数据计算PWV作为另一种验证手段，三者之间的时间序列对比结果如图7所示.
针对GNSS站反演的PWV(GNSS-PWV)、探空站提供的PWV(RS-PWV)、ERA5计算的PWV(ERA5-PWV)，进行了RMSE和相关系数的计算，具体结果如表3所示. 由计算结果可以得知，GNSS-PWV与RS-PWV之间的相关系数高达0.992，RMSE仅为1.9 mm，探空站数据缺失后GNSS-PWV与ERA5-PWV 之间的相关系数和RMSE分别为0.988 和2.6 mm，计算结果表明GNSS站反演的PWV具有较高的准确性，可用来进一步分析使用.
表 3 PWV精度评估PWV RMSE/mm 相关系数 GNSS-PWV/RS-PWV 1.9 0.992 ERA5-PWV/RS-PWV 3.0 0.984 GNSS-PWV/ERA5-PWV 2.6 0.988 3. 结果分析
3.1 降雨对水位变化的影响

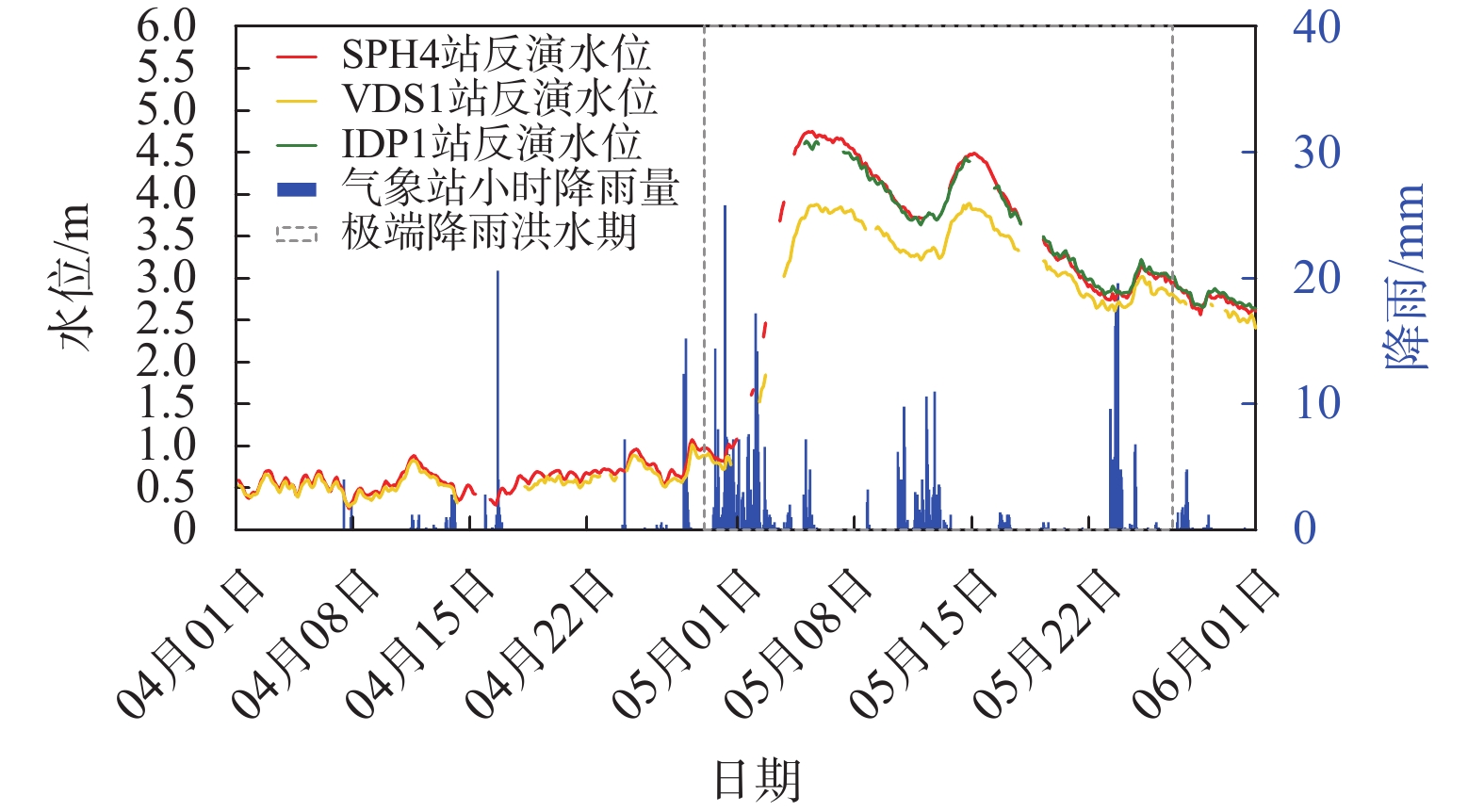

图8为3个GNSS-IR站反演的水位变化与当地实测降雨时间序列结果，可以清晰地观察到在4月29日至5月2日、5月10日至5月13日、以及5月23日至5月24日这3个时间段内，出现连续的强降雨事件，随后河流的水位也相应地发生显著变化，因此将4月29日至5月27日定为极端降雨洪水期. 具体而言，4月29日至5月2日期间累计降水量高达364.4 mm，其中4月30日的单日降雨量就达到109 mm. 受此影响，SPH4站点的水位在5月5日9时达到本次洪水期间的最高值4.785 m，与降雨前的最低水位相比上涨4.283 m；同时，VDS1站点的水位也在5月5日达到最大值3.948 m，与降雨前的水位相比上涨3.543 m，与SPH4站涨幅相差0.740 m. 本次连续降雨事件中，小时降雨量最大值出现的时间与水位最大值出现的时间如表4所示，可见小时降雨达到最大值后的5 天左右河流水位达到最高值. 由于下游的帕图斯湖具有一定的蓄洪能力，河流水位在达到最大值后逐渐下降. 然而，随着新一轮连续降雨的到来，水位再次出现明显的上升.
表 4 极端降雨期间小时降雨量与水位最大值时间小时降雨量最大值时间 水位最高值时间 SPH4 VDS1 4月30日06时 5月5日09时 5月5日13时 5月12日19时 5月15日03时 5月14日17时 5月23日18时 5月25日00时 5月25日00时 在5月10日至5月13日期间，累计降雨量达到141 mm，随后SPH4和VDS1 2个站点的水位分别上升0.895 m和0.980 m，水位最高值出现在小时降雨最大值后的2 d左右. 而在5月23日至5月24日期间，累计降雨量更是达到147.3 mm，其中5月23日的单日降雨量高达126.2 mm，成为本次洪水期间的最高降雨值. 随后，SPH4和VDS1 2个站点的水位在5月25日分别上涨0.620 m和0.605 m，水位最高值同样出现在小时降雨最大值后的2 d左右.
此外，在其他降雨事件后，水位也均有不同程度的上升现象. 这些数据不仅证实了降雨与水位变化的紧密关系，还清晰的揭示出降雨事件与水位升高之间存在明显的先后顺序.
3.2 PWV变化与降雨关联性分析

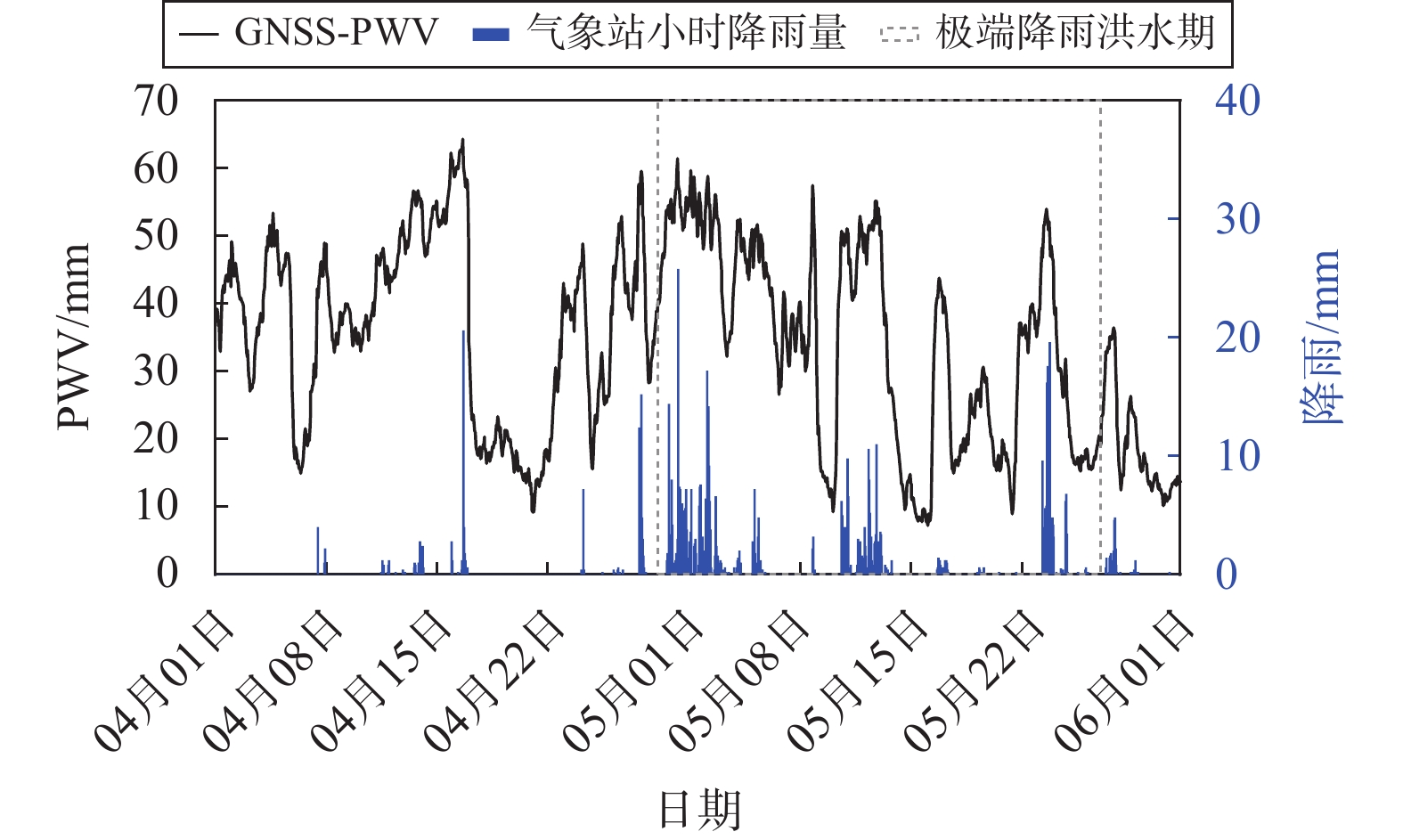

由图9可以观察到降雨时间与PWV之间的密切关系. 具体而言，在4月29日至5月2日的连续降雨事件之前， PWV值出现了显著的上升趋势，并在4月30日达到最大值61.5 mm，累计增长33.2 m，随后出现小时降雨最大值. 在整个连续降雨期间，PWV值普遍维持在50 mm以上的高水平，并且有着明显的波动，PWV最大值与小时降雨最大值出现的时间如表5所示. 5月2日降雨结束后PWV值出现了明显的下降，表明水汽得到了有效释放.
表 5 极端降雨期间PWV与小时降雨最大值时间PWV最大值时间 小时降雨量最大值时间 4月30日05时 4月30日06时 5月12日17时 5月12日19时 5月23日13时 5月23日18时 在5月10日至5月13日连续降雨开始前13 h，PWV值开始攀升，至降水产生时累计增长41.5 mm，平均变化速率高达4 mm/h，PWV值达到最大值2 h内，出现小时降雨量最大值. 降水期间，PWV值稳定在50 mm左右，降雨结束后PWV值又出现了明显的下降，恢复到降雨前的水平. 类似的现象也出现在5月23日至5月24日的降雨过程中，降雨前PWV值逐渐上升，PWV值达到最大值5 h内，出现小时降雨量最大值. 降雨期间，PWV值保持较高状态，降雨结束后又逐渐回落.
综上所述，降雨事件与PWV值的变化存在着紧密的联系，降雨产生前往往伴随着PWV值的快速上升，PWV值达到最大值后5 h内会出现降雨最大值，连续的降雨期间PWV值往往会维持在较高水平，降雨结束后随着水汽的释放，PWV值又会逐渐减小. 然而，需要强调的是，PWV的变化并非降雨事件发生的绝对因素，两者之间的关系仍需结合其他因素进行深入研究.
4. 结束语
本文通过对GNSS-IR站进行水位反演并分析降雨对水位的影响以及对GNSS站的数据进行大气可降水量反演并分析其与降雨之间的联系，可得出以下结论：
1) SPH4站与VDS1站水位反演结果在4月29日暴雨前与水文站的水位结果变化趋势相同，并且RMSE分别达到0.02 m和0.07 m，相关系数高达0.993和0.976. 而在5月6日水文站数据缺失后，SPH4站的水位反演结果与IDP1站的结果之间的相关系数达到0.997. 这一结果表明，GNSS-IR技术反演的水位结果具有较高的准确性，足以在极端降雨期间进行水位反演，并能在水文站数据缺失时提供有效的补充.
2) GNSS站反演的PWV结果与探空站的PWV结果之间的相关系数高达0.992，RMSE仅为1.9 mm. 在探空站数据缺失的情况下，该结果与ERA5数据计算的PWV之间的相关系数和RMSE分别为0.988和2.6 mm. 这表明地基GNSS站可用于极端降雨期间PWV反演.
3) 降雨是影响河流水位变化的主要原因，并且往往存在一定的滞后性，降雨峰值与水位峰值存在2～5 d不等的时间差. 此外，降雨事件往往伴随着PWV的显著变化：在降雨前PWV值会显著上升，达到最大值后的5 h内会出现降雨最大值；降雨期间PWV值维持在较高水平；降雨结束后，PWV值则逐渐下降. 因此，使用岸基GNSS设备进行水位和PWV监测能够有效的预警和监测洪涝灾害的发生，为防灾减灾提供有力支持.
-
